Visokoučinkovito duboko brušenje (HEDG) predstavlja promjenu paradigme za strojnu obradu teških legura titana u zrakoplovstvu-(npr. Ti-6Al-4V). Ova analiza kvantificira tehničke prednosti HEDG-a - dramatično povećane stope uklanjanja materijala (MRR) i poboljšani integritet površine - u odnosu na njegove ekonomske implikacije, ispitujući kapitalna ulaganja, troškove potrošnog materijala i ukupne troškove po dijelu.
1. Tehnički principi i procesni prozori
Konvencionalno brušenje legura titana radi s niskim stopama uklanjanja materijala (Q'w < 5 mm³/mms) kako bi se ublažila toplinska oštećenja. HEDG to izaziva korištenjem sinergijske kombinacije velike brzine kotača (vs > 80 m/s), velike dubine rezanja (ap do 15 mm) i velikog posmaka izratka (vw). To stvara MRR (Q'w=ap * vw) koji prelazi 50 mm³/mms, mijenjajući omjer raspodjele topline.
Temeljni princip je formiranje dovoljno velike debljine strugotine da odvede generiranu toplinu prije nego što se ona provede u obradak. Ovo smanjuje specifičnu energiju mljevenja (Ec) i snižava površinsku temperaturu ispod kritičnog praga fazne transformacije (~980 stupnjeva za Ti-6Al-4V). Uspješna implementacija zahtijeva preciznu kontrolu unutar uskog "procesnog prozora" koji definira:
Kritična specifična energija: Energetski prag za početak opeklina. Za Ti-6Al-4V, HEDG mora raditi ispod ~60 J/mm³.
Ograničenje snage brušenja: krutost alatnog stroja i snaga vretena (često > 80 kW) moraju izdržati visoku tangencijalnu silu brušenja (Ft).
Optimizirana specifikacija kotača: Obavezni su ultra{0}}tvrdi, termički stabilni abrazivi poput kubičnog bor nitrida (CBN) s keramičkim vezama visoke poroznosti. Veličina zrna obično se kreće od 80 do 120 zrna za ravnotežu uklanjanja zaliha i-držanja oblika.
2. Ekonomska analiza: pokretači troškova i točke-položaja
Ekonomska isplativost HEDG-a nije inherentna, već ovisna o situaciji, određena detaljnim modelom troškova koji ga uspoređuje s-konvencionalnim višeprolaznim-mljevenjem s puzanjem.
2.1 Kapitalni i potrošni troškovi (veći input)
Machine Tool: HEDG demands a high-static-stiffness machine, high-power spindle (up to 150 kW), high-pressure coolant system (>100 bara) i robusnu CNC platformu. Početna investicija je 30-50% veća od konvencionalne brusilice.
Brusni kotač: Premium CBN kotači predstavljaju značajan stalni trošak. Međutim, njihova stopa trošenja (G-omjer) u HEDG-u može biti 3-5X veća od Al₂O₃ ploča u konvencionalnom brušenju zbog smanjenog kemijskog trošenja pri kraćim vremenima kontakta ploče s obratkom.
Sustav rashladne tekućine: Visok{0}}tlačna filtracija i sustavi upravljanja toplinom povećavaju pomoćne troškove.
2.2 Uštede operativnih troškova (smanjeni učinak)
Izravno radno vrijeme i radno vrijeme: primarna ušteda. HEDG može smanjiti vrijeme brušenja za više od 70% za duboke utore ili profile. Komponenta koja zahtijeva 90 minuta puzanja-može se dovršiti<25 minutes with HEDG.
Smanjeno vrijeme od-do-poda: Visoki MRR smanjuje ukupno rukovanje dijelovima i vrijeme čekanja.
Poboljšana cjelovitost površine: smanjenje zaostalog vlačnog naprezanja ispod površine, stvaranja bijelog sloja i mikro-pukotina minimizira stopu prerade ili odbacivanja nakon-brusenja. Ovo je kritična, često nekvantificirana, ušteda za zrakoplovne komponente koje podliježu kvalifikaciji zamora.

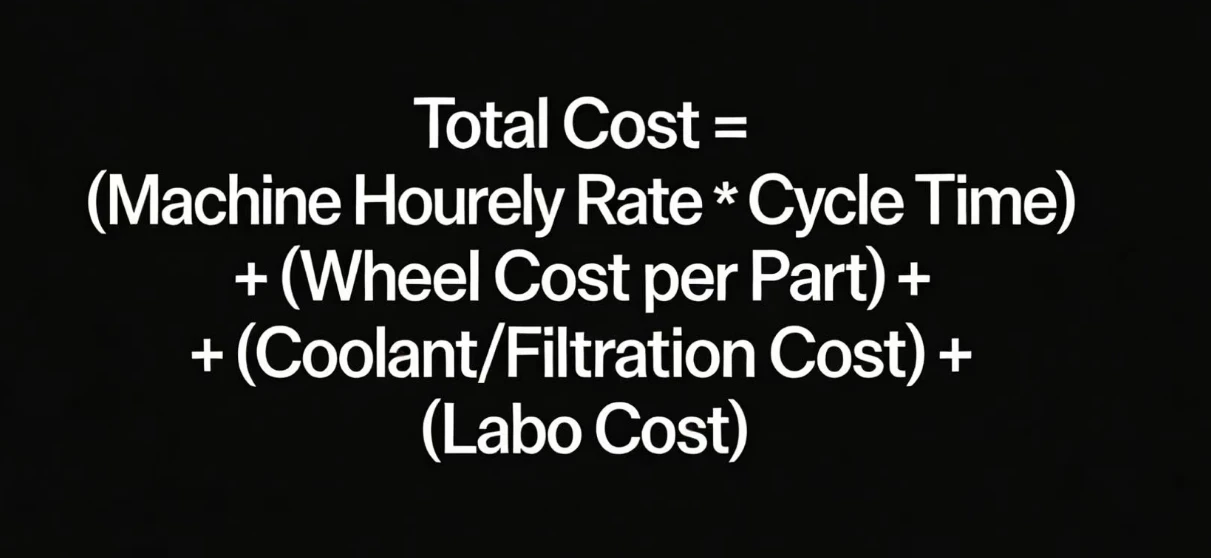

2.3 Model ukupne cijene po dijelu
Pojednostavljeni model ističe kompromis-:
Dok HEDG povećava satnicu stroja (zbog amortizacije kapitala) i potencijalno trošak kotača, drastično smanjuje vrijeme ciklusa. Bez{1}}veličina serije ovisi o geometriji dijela i potrebnom MRR-u. Studije pokazuju da HEDG postaje ekonomski povoljan za serije gdje volumen uklonjenog titana prelazi ~100 cm³ po dijelu.
3. Studije slučaja primjene
Zrakoplovna strukturna komponenta
Brušenje dubokih, preciznih utora u Ti-6Al-4V otkovcima stajnog trapa. Konvencionalni proces: MRR=3.2 mm³/mms, vrijeme ciklusa=45 min/dio, G-omjer=220. HEDG proces: MRR=55 mm³/mms, vrijeme ciklusa=8 min/dio, G-omjer=850. Unatoč višim troškovima kotača, ukupni trošak po dijelu smanjen je za 34% za godišnje količine iznad 500 jedinica.
Strojna obrada medicinskih implantata
Završna obrada složenih geometrija ortopedskih implantata od kovanih proizvoda. HEDG je omogućio suhu strojnu obradu ili MQL (Minimum Quantity Lubrication) kontrolirajući ulazak topline, eliminirajući troškove odlaganja rashladnog sredstva i postizanjem hrapavosti površine Ra < 0,8 µm u jednom prolazu.
4. Zaključak i perspektiva
HEDG nije univerzalno rješenje, već strateški moćna tehnologija za visoko{0}}komponente visoke-vrijednosti od titana gdje je količina uklanjanja materijala značajna. Njegova ekonomska opravdanost ovisi o modelu -pokretanom propusnošću koji koristi drastično smanjenje vremena ciklusa kako bi nadoknadio veće troškove kapitala i alata. Uspješno usvajanje zahtijeva:
Precizno modeliranje procesa kako bi se izbjegla toplinska oštećenja na granicama procesa.
Ulaganje u integrirane procesne sustave-alatnih-strojeva, ne samo u-vreteno velike brzine.
Holistička analiza troškova koja uključuje prednosti u kvaliteti i-vremenu.
Budući razvoj usmjeren je na prilagodljive upravljačke sustave koji dinamički prilagođavaju brzine napredovanja na temelju-praćenja snage vretena u stvarnom vremenu i napredne formulacije CBN kotača s projektiranom poroznošću za daljnje smanjenje sila brušenja. Za lanac vrijednosti strojne obrade titana, HEDG predstavlja proračunato ulaganje s visokim-povratom u konkurentnu agilnost proizvodnje.
